Pembahasan Uji Kompetensi TKJ Paket 1 ROUTER PROXY

pembahasan ukk uji kompetensi tkj paket 1



Langkah 1

A.    Instalasi Linux Debian untuk Server Gateway

B.     Konfigurasi Server

Login sebagai root sebelum kita mengkonfigurasi

#nano  /etc/network/interfaces

#The loopback network interface auto lo iface lo inet loopback #IP Sesuai dengan Network yang diberikan ISP auto eth0 iface eth0 inet static          address 192.168.1.10          netmask 255.255.255.0          network 192.168.1.0          gateway 192.168.1.1          dns-nameservers 8.8.8.8          dns-search kutikom.com #IP LAN auto eth1 iface eth1 inet static          address 192.168.55.xxx   # xxx no peserta ujian          netmask 255.255.255.0

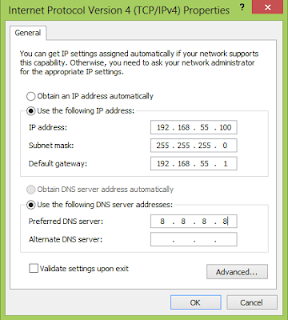

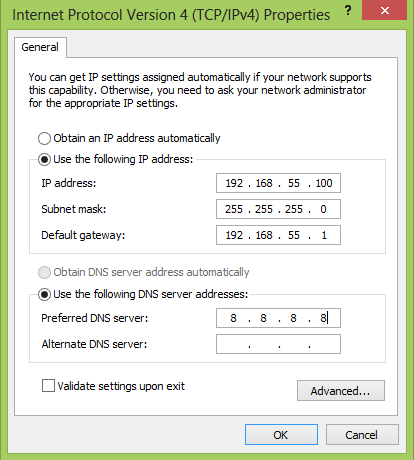

Langkah 2 Proxy Server Login sebagai root, sebelum kita mengkonfigurasi proxy, kita konfigurasikan router nya terlebih duhulu. Disini ip 192.168.1.10 adalah ip yang diberikan Oleh ISP. Dan 8.8.8.8 adalah ip DNS yang juga diberi dari ISP.Baris yang diberi Tanda Pagar # artinya TIDAK DIJALANKAN Sehingga anda bisa memberi catatan dengan bahasa anda Sendiri. #nano  /etc/sysctl.conf Hilangkan tanda pagar # pada baris  #net.ipv4.ip_forward=1 sehingga menjadi : net.ipv4.ip_forward=1 #nano  /etc/rc.local Tambahkan kondigurasi berikut sebelum “exit 0”  iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE    Lalu reboot server. ifconfig | less Kita laniutkan Setting address di windows menjadi seperti ini:  Lalu kita cek koneksi dari windows ke server, buka command prompt dan ping ke address server. Setelah lancar kita pindah ke server, dan ping ke address windows. Nah, jika sudah lancar, konfigurasi router selesai. Kita lanjut ke konfigurasi Proxy server. Install dulu paketnya, apt-get install squid cp /etc/squid/squid.conf  /etc/squid/squid.conf.asli (hanya untuk membackup konfigurasi lama) rm /etc/squid/squid.conf    //menghapus squid.conf touch /etc/squid/squid.conf  //membuat file squid.conf nano /etc/squid/squid.conf Lalu ubah isinya menjadi seperti diatas.! yang syarat 4 itu sambungin aja di bawah nya, gambar nya pisah" karna  saya potong soal nya nyari simple, (catatan, konfigurasi tersebut sudah diatur sedemikian rupa. Jangan dibolak balik!, karena saya pernah mencoba membalik antar baris satu dengan baris lainnya dan hasilnya : GAGAL!) nano /etc/squid/blokir.txt tambahkan alamat url yang di blokir      www.youtube.com      www.facebook.com Lalu restart squid, /etc/init.d/squid restart Jika tak ada yang eror berarti anda berhasil, lanjut.. nano /etc/rc.local tambahkan konfigurasi dibawah iptables router tadi.      iptables -t nat -A PREROUTING  -i eth1 -p tcp --dport 80 -j REDIRECT --to-port 3128 Sekarang kita reboot komputer servernya. Kita pindah ke komputer clientnya. Buka browser,masukkan url www.facebook.com dan www.youtube.com Jika konfigurasi blocking site anda berhasil maka akan keluar tampikan berikut: Nah, masih ada satu lagi untuk mengecek jalan atau tidaknya sebuah proxy server. Yaitu melihat log daftar web yang dibuka oleh para client. tail -f /var/log/squid/access.log Selesai, mudah bukan kawan, jika ada yang kurang paham bisa coment di bawah ini, semoga bermamfaat yah :)
